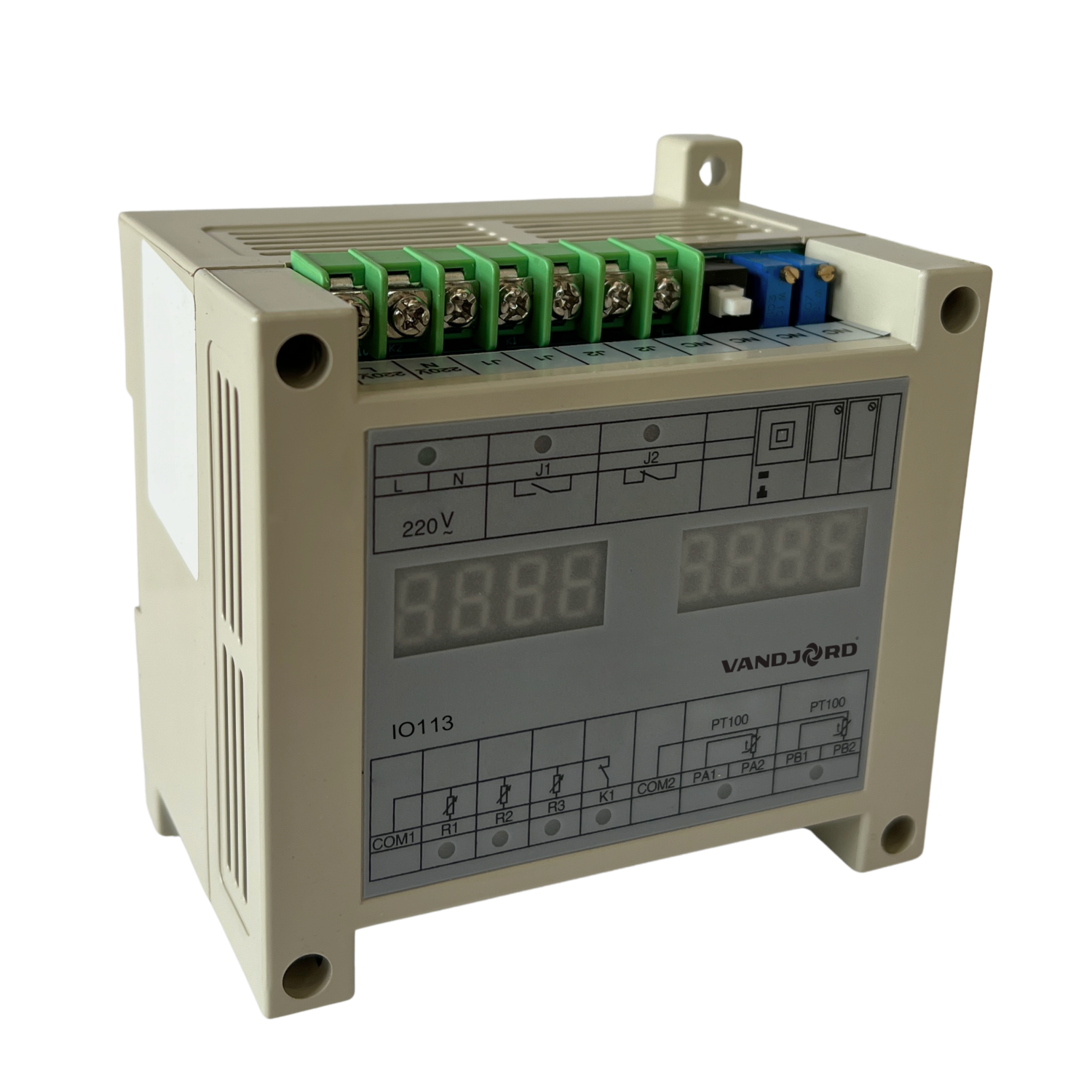

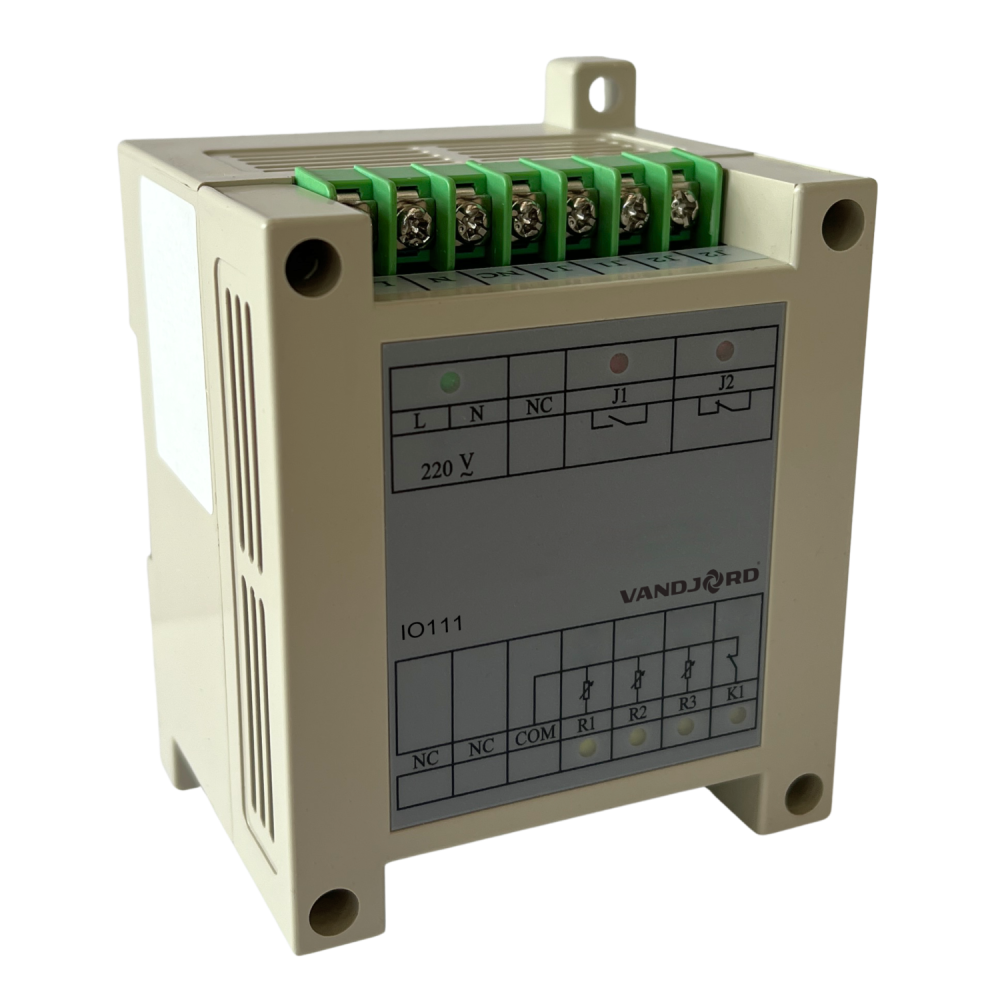

Модули защиты насоса IO111/113
Не нашли то, что искали? Отправьте Ваш запрос и наши специалисты подберут Вам подходящее оборудование
Модуль контроля и защиты обеспечивает связь между канализационным насосом,
оборудованным датчиками, и устройством управления насоса.
Характеристики
Диапазон температуры окружающей среды
—
-20°С … +50°C
Материал корпуса
—
Пластик
Потребляемая мощность-P1
—
5 Вт
Номинальное напряжение
—
1 х 220 В
Степень защиты (IEC 34-5)
—
IP20
Влажность
—
< 85 %

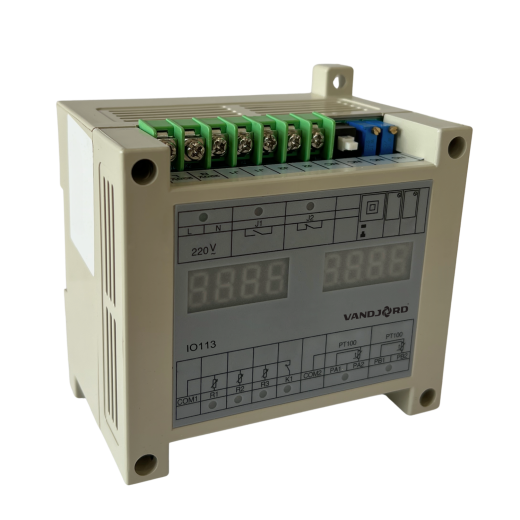

Модули защиты насоса IO111/113
Не нашли то, что искали? Отправьте Ваш запрос и наши специалисты подберут Вам подходящее оборудование
Модуль контроля и защиты обеспечивает связь между канализационным насосом, оборудованным датчиками, и устройством управления насоса. Индикация наиболее важных параметров датчиков представлена на передней панели модуля. К модулю IO 111/IO113 может подсоединяться только один насос. Модуль IO 111/IO 113 обеспечивает гальваническую развязку устройства управления от напряжения питания насоса.
| Описание подключения | |
| L, N | Электропитание |
| J1 | Аварийное реле, нормально разомкнутое, 5А 250 В, переменный ток |
| J2 | Аварийное реле, нормально замкнутое, 5А 250 В, переменный ток |
| COM, R1 | Датчик воды в масляной камере |
| COM, R2 | Датчик воды в электродвигателе |
| COM, R3 | Датчик воды в клеммной коробке |
| COM, K1 | Датчик температуры двигателя |
| COM, PA1, PA2 | Контроль температуры 1 с помощью датчика PT100 |
| COM, PB1, PB2 | Контроль температуры 2 с помощью датчика PT100 |
| Кнопка переключения | На экране отображается актуальная температура датчиков, при нажатии отображается установленная температура аварии |
| Темп 1 | Потенциометр установки температуры аварии датчика 1 |
| Темп 2 | Потенциометр установки температуры аварии датчика 2 |
Документы
Характеристики
|
Диапазон температуры окружающей среды
|
-20°С … +50°C |
|
Материал корпуса
|
Пластик |
|
Потребляемая мощность-P1
|
5 Вт |
|
Номинальное напряжение
|
1 х 220 В |
|
Степень защиты (IEC 34-5)
|
IP20 |
|
Влажность
|
< 85 % |
|
Диапазон отображения температур датчика PT100 (IO 113)
|
-199°С … +199°С |
