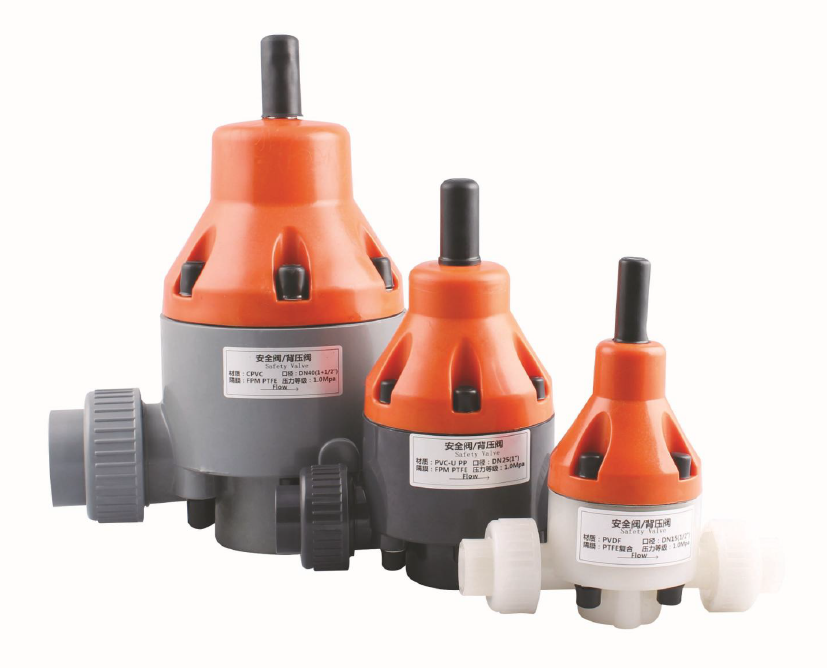

Клапан предназначен для защиты насоса и других элементов системы от избыточного давления или поддержания постоянного противодавления для корректной работы дозировочного насоса в системах под атмосферным давлением, неустойчивым давлением или если перепад давлений на входе и выходе насоса менее 2 бар.
Клапан предназначен для защиты насоса и других элементов системы от избыточного давления или поддержания постоянного противодавления для корректной работы дозировочного насоса в системах под атмосферным давлением, неустойчивым давлением или если перепад давлений на входе и выходе насоса менее 2 бар.
Клапан устанавливается на линии нагнетания. Для работы в режиме предохранительного, клапан устанавливается сразу за насосом. Направление стрелки на корпусе соответствует направлению прохождения жидкости.
При работе в качестве клапана поддержания давления монтаж осуществляется после предохранительного клапана и демпфера пульсаций, при его наличии. Направление стрелки на корпусе обратно направлению прохождения жидкости.
Примечание: при потребности в обоих клапанах необходимо заказать 2 штуки.
|
Материал кольцевых уплотнений
|
комплект из FPM и EPDM на выбор |
|
Тип соединений
|
фланец/резьба/ втулка под вклейку |
|
Типоразмер оборудования
|
DN15-DN65 |
|
Макс. рабочее давление
|
10 бар |
|
Диапазон температур жидкости
|
-5 … +50 °C (PVC); -20 … +90 °C (PVDF) |
|
Материал корпуса
|
PVC; PVDF |
|
Материал диафрагмы
|
PTFE композитный |
