Погружные канализационные насосы VANDJORD с универсальными фланцами для монтажа на автоматические трубные муфты производства ЕС и КНР

Источник проблемы

Устройство и принцип действия автоматической трубной муфты хорошо известны профессионалам и не нуждаются в специальном описании. Это современный и быстрый способ стационарного монтажа и демонтажа погружных дренажных и канализационных насосов без необходимости осушения колодца или приямка. К преимуществам такого решения относятся:

• быстрый и удобный монтаж и демонтаж насоса;
• безопасное и герметичное соединение;
• совместимость с насосами различных производителей при условии совпадения размеров и конфигурации элементов соединения.

Источник проблемы — в последнем пункте. Как известно, европейские насосы наиболее ходовых типоразмеров, в том числе используемых в системах водоотведения многоквартирных домов, жилых комплексов и общественных зданий, а также на районных КНС, поставляются с автоматическими трубными муфтами PN10, тогда как аналогичное оборудование китайского производства комплектуется муфтами PN6. Кроме того, муфты отличаются конфигурацией фланцев, в частности диаметром монтажных отверстий.

Таким образом, при замене насоса европейского производства (а они до недавних пор преобладали в коммунальном секторе) — например, по истечении срока эксплуатации — менять приходится и автоматическую трубную муфту. Это ведёт к увеличению затрат, к необходимости выполнения дополнительного объёма монтажных работ и, как следствие, привлечения дополнительного персонала.

Универсальное решение

Чтобы обойти проблему совместимости, в VANDJORD разработали серию канализационных насосов с универсальными фланцами, совместимыми как с трубными муфтами PN10 от европейских производителей, так и с китайскими муфтами PN6. К этой линейке оборудования относятся все насосы для перекачивания бытовых стоков VANDJORD SG, а также канализационные насосы VANDJORD VSV с двухполюсными электродвигателями мощностью до 5,5 кВт. Они актуальны как в качестве замены ранее установленного оборудования европейских брендов, так и в качестве решения для вновь реализуемых проектов в сфере жилищного строительства.

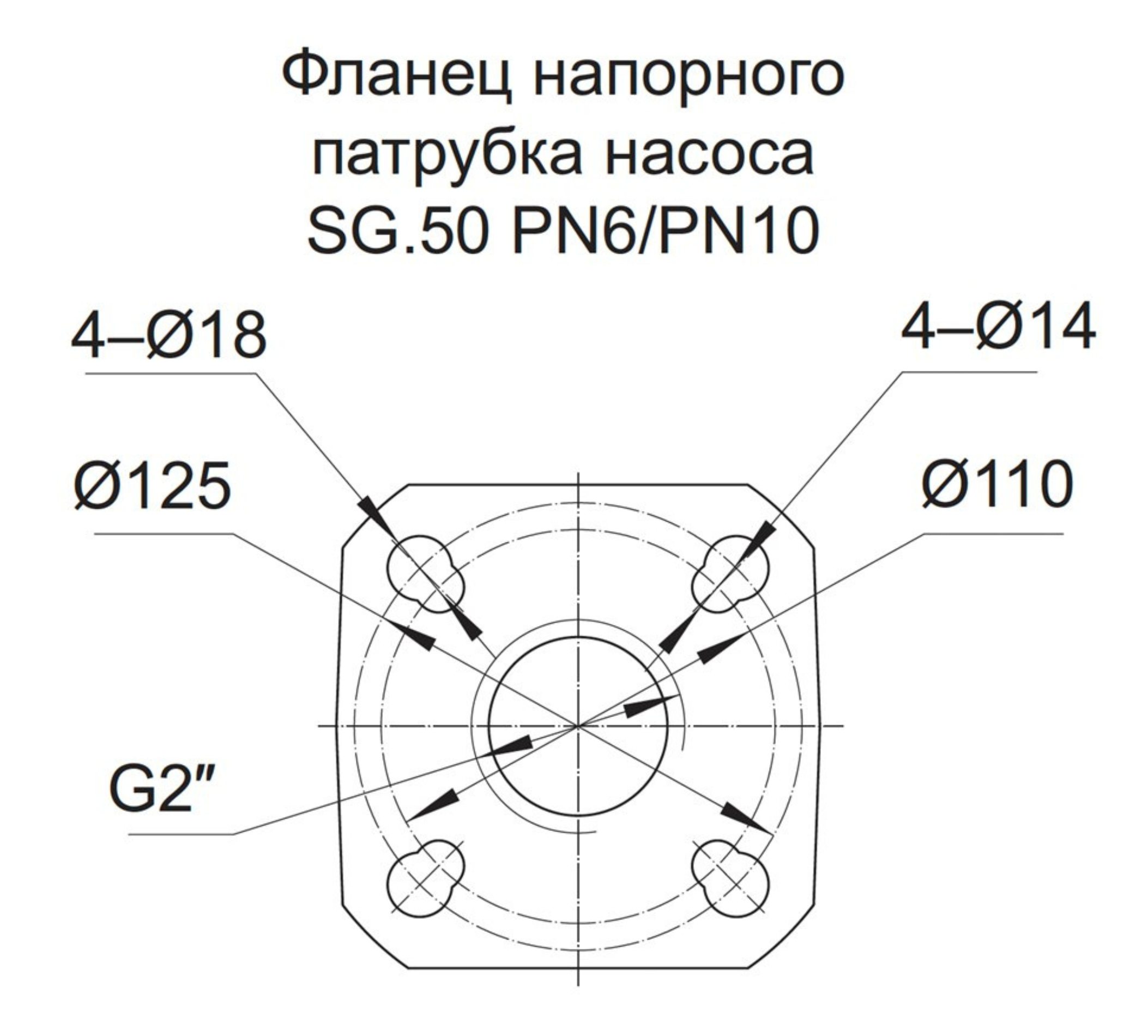

Особенностью оригинальной конструкции напорного патрубка, предложенной инженерами VANDJORD, стали фланцы с универсальными крепёжными отверстиями. Поскольку условные проходные диаметры у муфт PN10 и PN6 одинаковые, новые насосы можно монтировать на муфты обоих типов. Для этого нужно демонтировать старый (ранее использовавшийся) насос, снять с него соединительный фланец с захватом («клыками») и прокладкой, который является частью автоматической трубной муфты, и установить его на напорный патрубок насоса VANDJORD.

При подборе насоса на замену следует обязательно проверять расстояние от всасывающего патрубка до дна КНС: оно должно быть больше или равно диаметру входа.

Канализационные насосы VANDJORD SG и VSV

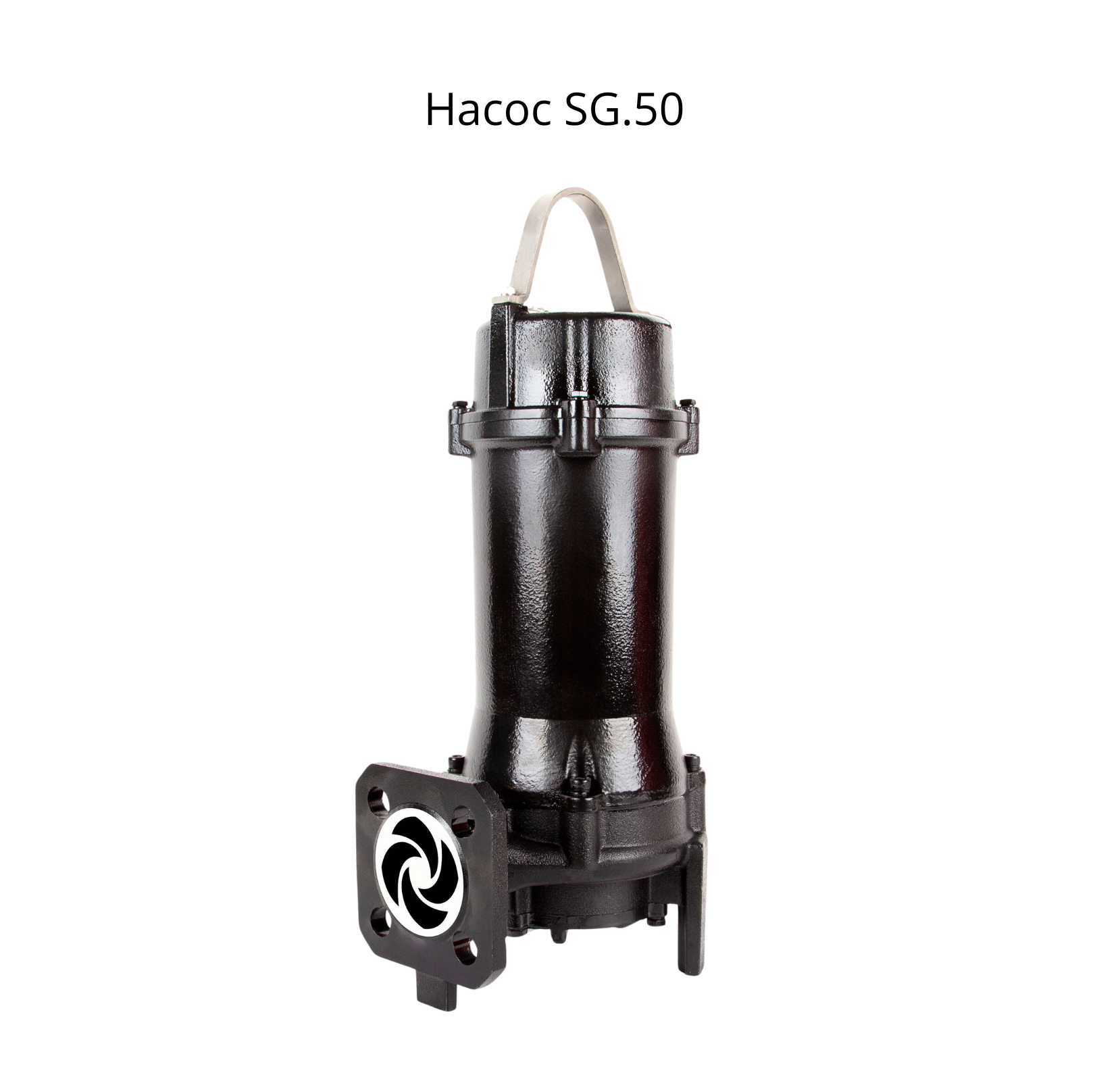

Канализационные погружные насосы VANDJORD SG с режущим механизмом для измельчения твёрдых включений используются для перекачивания канализационных стоков по трубопроводам большой протяжённости и малого диаметра (от 40 мм). Они могут применяться для транспортировки хозяйственно-бытовых, городских, сточных вод в городских и промышленных канализационных сетях. Детали насосных агрегатов выполнены из чугуна и нержавеющей стали. Насосы SG используются:

• в составе канализационных насосных станций;
• для перекачки стоков после первичных и вторичных отстойников на очистных сооружениях;
• в индивидуальных и многоквартирных жилых домах.

Насосы поставляются с двухполюсными двигателями мощностью 0,75–1,1 кВт в однофазном и трёхфазном исполнении и с двухполюсными двигателями мощностью 1,5–11 кВт в трёхфазном исполнении. Они рассчитаны на погружную установку с глубиной погружения до 10 м и на максимальное рабочее давление до 6 бар. В зависимости от модификации насосы обеспечивают производительность до 29 м³/ч и развивают напор до 64 м вод. ст.

Однофазные насосы SG могут поставляться как полностью готовые к подключению: в комплекте с поплавковым выключателем, блоком управления и кабелем с вилкой.

Оборудование серии SG предназначено для свободной переносной установки и монтажа на автоматическую трубную муфту PN10 или PN6 с условным проходом DN40 или DN50.

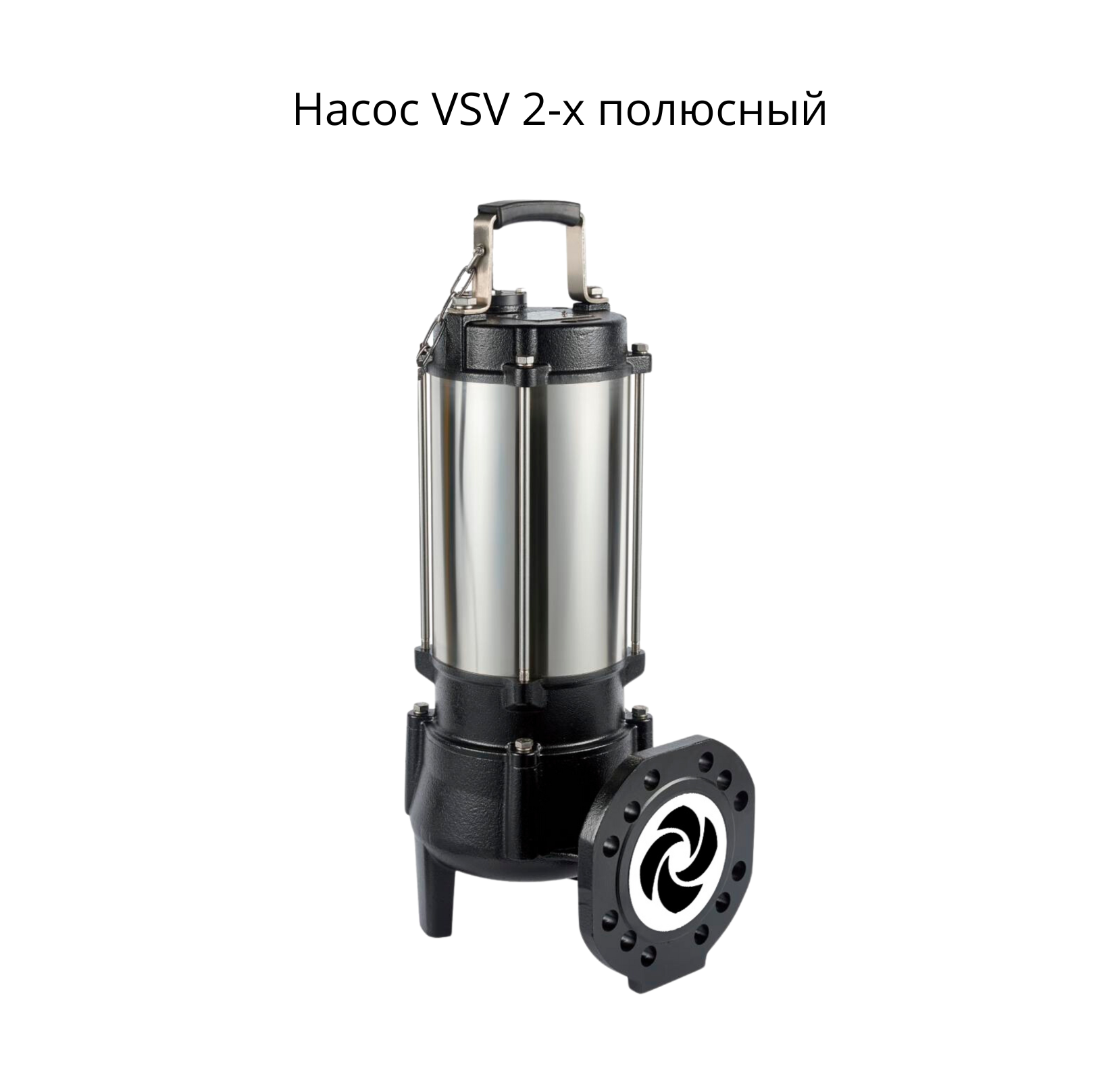

Канализационные погружные насосы VANDJORD VSV с условным проходом до 100 мм c вихревым рабочим колесом используются для перекачивания хозяйственно-бытовых, городских, дренажных, грунтовых и технических стоков в городских и промышленных канализационных сетях. Детали насосных агрегатов выполнены из чугуна и нержавеющей стали. Насосы VSV используются:

• в составе канализационных насосных станций;
• на дождевых насосных станциях;
• для перекачки стоков после первичных и вторичных отстойников на очистных сооружениях;
• в индивидуальных и многоквартирных жилых домах.

Предназначенные для монтажа на автоматическую трубную муфту PN10 или PN6 насосы серии VSV поставляются с двухполюсными двигателями мощностью 0,45–1,5 кВт в однофазном и трёхфазном исполнении и с двухполюсными двигателями мощностью 2,2–5,5 кВт в трёхфазном исполнении. Они рассчитаны на погружную установку с глубиной погружения до 20 м и на максимальное рабочее давление до 10 бар. В зависимости от модификации насосы обеспечивают производительность до 70 м³/ч и развивают напор до 23 м вод. ст.

Преимущество вихревого колеса – перекачиваемая жидкость проходит вне рабочего колеса, что значительно снижает его износ и вероятность дисбаланса ротора. Это, в свою очередь, существенно увеличивает ресурс и надёжность насоса.

Оборудование предназначено для свободной переносной установки и монтажа на автоматические трубные муфты с условным проходом DN50, DN65 или DN80.

Другие преимущества оборудования VANDJORD

Насосы VSV мощностью до 5,5 кВт и насосы SG всех типоразмеров поставляются с полностью герметичным электродвигателем, имеющим класс изоляции F (155 °C) и степень защиты IP68. Двигатели оснащены встроенным устройством тепловой защиты оригинальной конструкции, способным реагировать не только на избыточное тепловыделение двигателя, но и на избыточное потребление тока. Устройство обеспечивает защиту от следующих проблем:

• от блокировки рабочего колеса;
• от фазового дисбаланса;
• от длительной работы насоса в режиме сухого хода;
• от пониженного напряжения в сети;
• от потери фазы в трёхфазных двигателях.

Уплотнение вала – двойное торцевое. Поверхность корпуса насосов отличают наличие катафорезного покрытия и устойчивая к внешним факторам окраска толщиной более 100 мкм на основе эпоксидной составляющей. Насосы укомплектованы кабелем стандартной длины (10 м), сечение которого подобрано в зависимости от мощности двигателя. Кабельный разъём заполняется герметизирующим составом для исключения попадания воды.

Канализационные насосы с универсальным фланцем станут оптимальным решением для строительных компаний и эксплуатирующих организаций, столкнувшихся с необходимостью замены европейского оборудования на аналогичное.

Пресс-служба VANDJORD.
